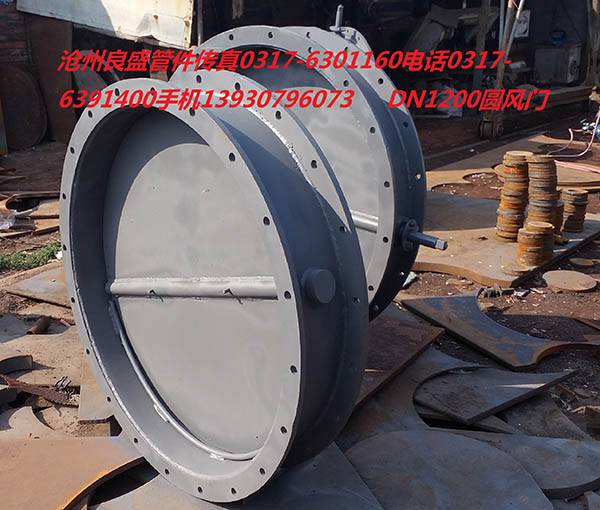

手動圓風門傳動方式分為手動、電動、氣動 圓風門結構形式分垂直板式和斜板式。 小型風門大多采用鑄鐵加工而成大型高溫風門一般多采用鋼板焊接后再加工而成。圓風門主要有殼體、門板、端軸軸封等組成見附圖。小型殼體、門板采用鑄鐵加工而成大型殼體采用鋼板焊接后加工成形門板用鋼板制作。門板兩端有軸孔端軸嵌入后與門板軸孔配鉆鉸錐銷孔后再用定位錐銷連接。端軸采用35鋼。主端軸一端軸頸用填料密封另一端端軸短軸用蓋封閉。蝶閥的外殼突出部分及軸頭軸頭一般是方形的是供裝設蝸輪箱的或安裝電動裝置直聯用的如用連桿推動軸頭處直接裝配曲柄即可。同時殼體上裝有門板全開限位釘保證門板在全開位置。
|
